80 fJ/bit 到底算了什么：MicroLED 完整链路功耗账本

MicroLED 光互连 · 技术难点深读。原始证据与独立分析分开呈现，点击原图可查看大图。

看到“80 fJ/bit”，很容易把它理解成：每把一个比特送到对面，整套系统只消耗 80 飞焦耳。但这个理解跨过了最重要的问题：电表接在哪里，比特数在哪里统计？

MicroLED 的低器件能耗值得认真研究。不过，真正决定产品是否省电的，不只是发光二极管，而是 LED、驱动器、接收器、接口电路与空闲管理共同构成的账本。

1. 80 fJ/bit 是一个很窄、但有价值的结果

Avicena 在 2025 年 11 月 17 日公告中报告：单通道 4 Gb/s、每颗 LED 电流低至 100 µA，raw BER 为 1×10⁻¹²，不使用 FEC，并给出 80 fJ/bit per LED。这是厂商发布的结果，不是本文独立复测。公告还指出，改进高灵敏度接收器，使所需 LED 电流进一步降低。原始公告

关键限制是：公告没有完整列出这个数字覆盖哪些驱动电源轨、接收器和接口，也没有交代 100 µA 是平均值、偏置值还是其他电流定义。不能据此把 80 fJ/bit 写成“整个收发链路实测功耗”，也不能反推一个已验证的 LED 工作电压。

可以做的确定运算只有：80 fJ/bit × 4 Gb/s = 0.32 mW。这是按公告口径换算的每颗 LED 对应功率；不是完整端口功率。

2. 原论文已经给过一次边界提醒

另一项容易混淆的结果来自 Pezeshki 的 CS MANTECH 2025 论文：把 MicroLED 转移到被动蓝宝石测试载片，使用外部 AC 耦合 50 Ω 驱动及一抽头 FIR 均衡，考察 10 Gb/s NRZ。下面是原文跨两页排版的同一幅 Fig.6。

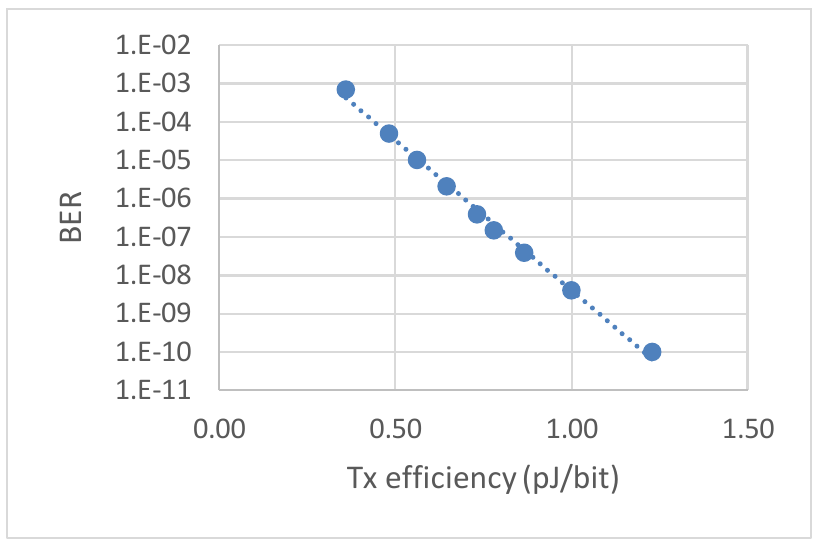

Pezeshki 2025 Figure 6 上半图，10 Gb/s NRZ 的 BER 随 LED 能量下降而恶化 — 原始证据 D14-AV-F06A/B｜B. Pezeshki，*GaN Micro-LEDs for Chip-to-Chip Interconnects*，CS MANTECH 2025，Paper 10A.1，PDF 第 3–4 页 Fig.6。上图为实测 BER 对按 LED 电流与电压计算的能耗，下图为 BER 对接收光功率；单通道 10 Gb/s NRZ、被动蓝宝石测试载片、外部均衡。原坐标与图注保留，仅矩形裁剪；原图版权归原作者／权利人；此处为直接技术分析所需的局部引用，并非获授权转载。原论文。

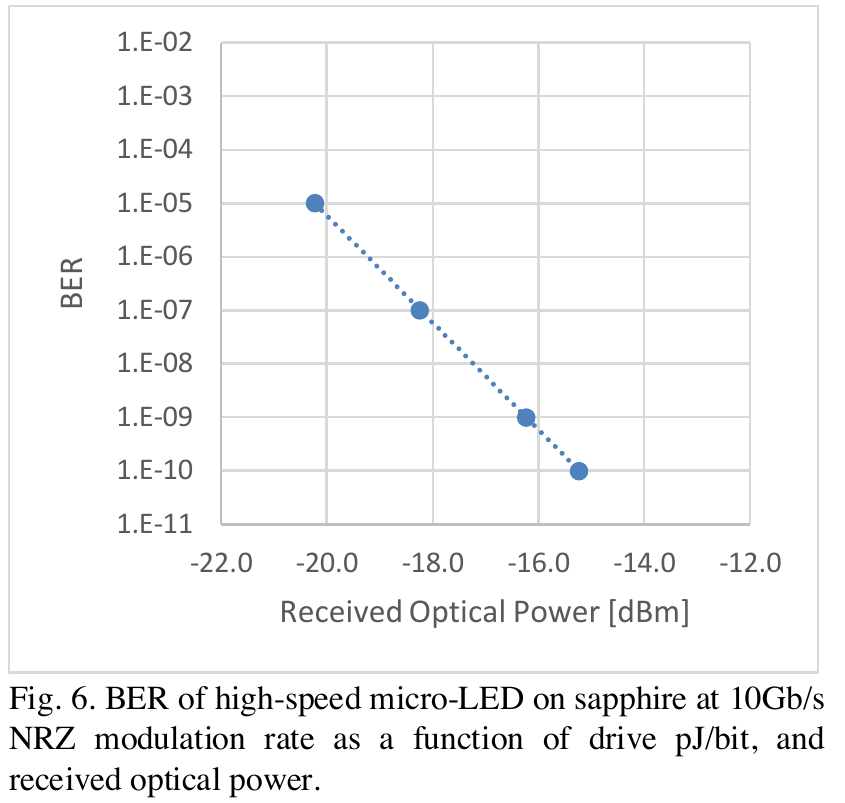

同一 Figure 6 下半图与原图注，BER 对接收光功率，坐标单位 dBm — 原始证据 D14-AV-F06A/B｜B. Pezeshki，*GaN Micro-LEDs for Chip-to-Chip Interconnects*，CS MANTECH 2025，Paper 10A.1，PDF 第 3–4 页 Fig.6。上图为实测 BER 对按 LED 电流与电压计算的能耗，下图为 BER 对接收光功率；单通道 10 Gb/s NRZ、被动蓝宝石测试载片、外部均衡。原坐标与图注保留，仅矩形裁剪；原图版权归原作者／权利人；此处为直接技术分析所需的局部引用，并非获授权转载。原论文。

图上约 1.2 pJ/bit 对应 BER 约 10⁻¹⁰；这是图上估读，不是假装有原始数表的精确值。更重要的是第 3 页的方法说明：作者用平均电流乘电压得到功率，再按速率归一化；如果计入集成驱动器，预计还会增加约 20%。“预计增加”不是已经完成的 ASIC 功耗测量。

同一论文另有集成接收电路约 0.35 pJ/bit 的描述，但实验结构、速率与这张图不同。不能把 80 fJ、这里的“加 20%”和 0.35 pJ 三个最好数字拼成一个不存在的完整链路规格。Pezeshki 2025，第 2–4 页

3. 一条链路至少需要六行账

账本层级	必须计入什么	最容易遗漏什么
LED 本体	端口电压与电流的时间平均功率	“0”电平偏置、不同数据模式
发射端 Tx	LED 加驱动器、预加重、偏置和电平转换	输出级压降、终端电阻、驱动器静态电流
接收端 Rx	PD 偏置、TIA、限幅／判决与均衡	APD 高压供应、暗电流、持续开启的模拟前端
接口与时钟	SerDes、gearbox、PLL／CDR、时钟分配	主机侧高速接口仍然存在
协议与维护	FEC／ECC、训练、校准、冗余通道、重传	额外通道消耗功率却不增加 payload
供电与运行状态	DC/DC 损耗、控制器、空闲、唤醒	用满载峰值速率去除低利用率平均功率

这些行不能重复相加。例如，电表若已测到整个 Tx 芯片电源输入，再把 LED 功率加一次就会重复。被动 PD 不等于接收端零功耗；光纤本身不耗电，也不等于光纤两端的电路不耗电。

统一口径可以写成：

每个有效比特能耗 E_payload = 观察窗口内选定边界的累计电能 ÷ 同一窗口成功交付的有效 payload 比特数。

一定要同时声明单向还是双向、是否两端都计电、是否含主机接口。两只收发器的功率除以单向 800 Gb/s，与除以双向合计 1.6 Tb/s，不是同一个指标；不能差一个二倍因子却用同一名称比较。

4. MOSAIC 为什么仍然有瓦级账单？

MOSAIC 的 Fig.8 恰好把漏掉的层次画出来。下图不是“LED 比别的光源多耗电”，而是在回答更大边界的问题。

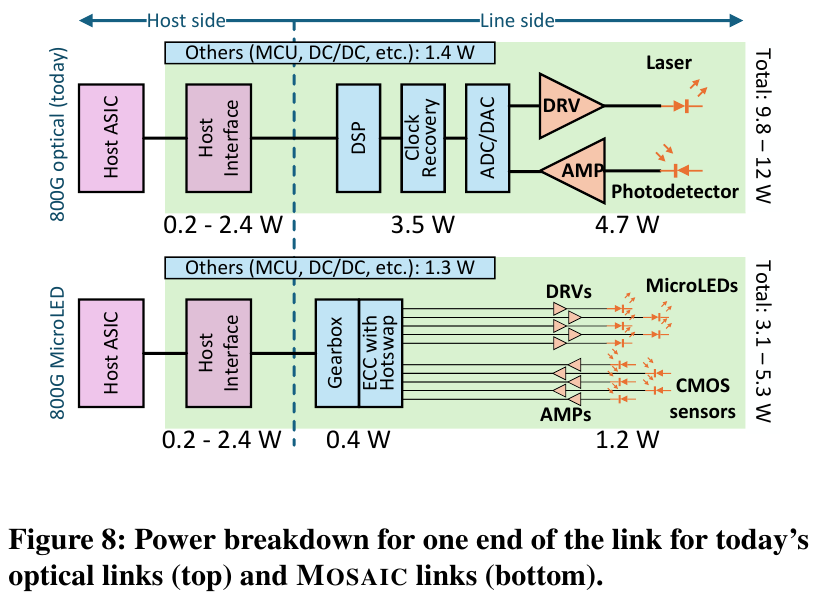

MOSAIC Figure 8 原始功耗分解，单端 800G 链路估算而非板级功耗实测 — 原始证据 D14-MS-F08｜Kaoutar Benyahya 等，*MOSAIC: Breaking the Optics versus Copper Trade-off with a Wide-and-Slow Architecture and MicroLEDs*，ACM SIGCOMM 2025，PDF 第 7 页 Fig.8／§5。证据类型：作者功耗估算；800 Gb/s、以 10 m AOC 为参考，只画链路一端。主机接口区间覆盖 CPO 与可插拔形态；不含整个主机 ASIC 的计算功耗。© 2025 owner/author(s)，publication rights licensed to ACM。原图仅矩形裁剪，为直接技术分析所需的局部引用，并非获授权转载。DOI。

作者估算单端 MicroLED 加模拟前端为 1.2 W，gearbox 与轻量故障保护为 0.4 W，MCU、DC/DC 等为 1.3 W，主机接口为 0.2–2.4 W，总计 3.1–5.3 W／端。因此，两端是 6.2–10.6 W；这仍不是主机加网络加冷却的整机账单。MOSAIC，§5

这里的机制很明确：少做高速串行化、复杂均衡与时钟恢复，能降低电子电路成本；但兼容现有高速主机接口，就还需要接口和速率转换。Wide-and-slow 并不自动等于“从主机到主机没有任何 SerDes”。

另一个常见误读是“无 FEC”。MOSAIC 没有新增传统高复杂度线路 FEC，不等于抛弃主机协议既有 FEC；论文 §4.1 明确保留上层 PCS 的 FEC 保护，并提出跨通道轻量 ECC 与热备。其 400 数据通道加 60 校验通道的示例，校验开销是 15%，而不是新增 15% 用户吞吐。MOSAIC，§4.1

MOSAIC Figure 9 原型包含 FPGA、离散 LED 驱动、离散 TIA 与光学耦合，不是完整集成 ASIC — 原始证据 D14-MS-F09｜Benyahya 等，MOSAIC，SIGCOMM 2025，PDF 第 8 页 Fig.9，实验细节见第 8–9 页。原型照片与连接图：100 个器件通道，传输实验每次只接入 25 通道；典型条件 2 Gb/s／通道、20 m。图中的 FPGA、离散 drivers 和 TIAs 是实际实验结构；它们以及连接这些部件的板级路径都占用面积和电源，不能在算 ASIC 能耗时当作已经消失。不能用上一图的 800G 模块估算代替其整板电表读数。版权归原权利人；原图未改，限于本段对原型结构的直接分析引用，并非获授权转载。原论文。

5. 驱动器为什么不是一根理想导线？

驱动器既要提供 LED 正向压降所需的电压余量，又要快速建立调制电流。输出级的余量电压乘电流会发热；提高电源并不保证更多电能变成光。pad、键合、走线和 LED 结电容还要反复充放电，动态开销随有效电容、摆幅平方和转换活动增加。

减小 die 和缩短互连可以降电容，但更小 LED 的总出光能力、边缘复合和局部电流密度又可能恶化。预加重能补高频衰减，却可能增加峰值电流、驱动摆幅及热负担。因此，判断一个转移／键合方案是否省电，应在同一接收 BER、同一温度和光学损耗下比较，而不是只看互连更短。

NRZ、PAM4、OFDM 的能耗差异也不能只按“每个符号带几位”判断：

NRZ：两级驱动与判决可以简单；如果靠很高电流和强预加重硬推速度，优势会缩小。
PAM4：同一原始比特率下符号率减半，但四个光功率电平要可区分，线性度、噪声和电平校准更严格；不一定必须使用通用高分辨率 DAC/ADC，具体电路实现决定开销。
OFDM：可按频段分配比特，利用带宽有限的器件；但常见实现需要多电平波形、DAC/ADC 和 FFT。峰均比、偏置与削顶会限制 LED 的可用动态范围，离线示波器解调不能作为低功耗接收 ASIC 的证明。

正确的优化目标是：在相同净吞吐、BER、距离与温度条件下，总功率最低。更灵敏的 PD/TIA 能省 LED 电流，但如果增加的接收功率大于省下的 Tx 功率，就没有系统收益。

6. 一个可复算的假想账本

以下完全是教学假设，不是 Avicena 或 MOSAIC 的规格：256 条物理通道，每条 4 Gb/s；其中 224 条承载用户数据，32 条用于校验等开销；数据通道再扣除 10% 协议开销。满载有效吞吐为 224 × 4 × 0.90 = 806.4 Gb/s。

假设每条物理通道的 LED、driver、Rx 分别耗能 0.08、0.12、0.35 pJ／物理比特。全通道动态功率为 256 × 4 × 0.55 mW = 0.5632 W。再假设未重复计入的共享接口、时钟、供电损耗等合计 0.8 W。

运行假设	总功率	成功交付 payload	能耗
满载	1.3632 W	806.4 Gb/s	1.69 pJ/bit
25% 利用率，电路仍全部开启	1.3632 W	201.6 Gb/s	6.76 pJ/bit
25% 利用率，可变部分理想按比例降低	0.9408 W	201.6 Gb/s	4.67 pJ/bit

最后一行是理想缩放假设，未扣除关断／唤醒成本，不是已验证机制。真实时钟、热备和控制通道可能必须常开。

更有启发性的是：把 LED 的 0.08 pJ/bit 再减半，总功率只少 0.04096 W，约减少满载总功率的 3.0%。这不是说 LED 优化不重要，而是说明当它已经很省电时，驱动、接收器、接口和低利用率管理可能更值得优先攻克。

7. 怎样验证一个“超低功耗链路”？

测试应固定 payload、距离、接收 BER 与温度，再同时测 Tx/Rx 电源轨和端口吞吐；分别记录 LED 支路、driver、Rx、接口及 DC/DC，检查分项和总电表是否闭合。模式至少覆盖满载 PRBS、真实短包、25% 负载、空闲和唤醒；记录编码、重传、开启通道数及电流定义。

若声称不需要 FEC，就给出对应 BER 的统计窗口。独立误码近似成立时，零误码测量要将 BER 的 95% 置信上界压到 10⁻¹²，大约需观察 3×10¹² bit；4 Gb/s 单通道约需 750 秒。突发错误和相关性还需要更长、更贴近运行条件的测试，不能只交付一张开眼图。

读完一个能耗数字后，值得追问的不是“还能不能更低”，而是：在什么电表边界、什么有效数据率、什么错误保证下更低？为了少发一点光，系统其他地方多花了多少电？

引用与说明

本文为独立技术分析，测量、仿真、作者估算、公司公告与教学假设分别标注。第三方原图只用于直接讨论其数据、结构和边界，版权仍归原权利人；开放许可按图注执行，其他局部引用不代表取得通用转载授权。未上传完整论文或受限调研报告，内容不代表原作者、出版商、机构或雇主意见。
